IH型单级单吸离心泵

时间:2019-05-28       编辑:本站

  结构特点
  IH型单级单吸离心泵泵盖通过止口固定在中间支架上,然后通过泵体与中间支架止口的联接把泵盖夹紧在中间,泵体是轴向吸入,径向排出,脚支承式,可直接固定在底座上。悬架部件通过止口固定固定在中间支架上,并用悬架支架支撑在底座上。为拆卸方便,设计了加长联轴器,检修时可以不拆卸进出口联接管路,泵体和电动机。只需拆下联轴器的中间联接件,即可退出转子部件进行检修。这是国际上通用的一种结构形式。
  旋转方向
  泵通过加长联轴器由电动机直接驱动,从电动机端看,按顺时针方向旋转。
  轴封型式:
  填料密封:泵盖内设有填料函,采用软填料密封,填料函内可通入有一定压力的水,供密封冷却,润滑、清洗用。
  机械密封:单端面机械密封和双端面机械密封两种型式,密封腔内通入一定压力的水,冲洗磨擦两端面,同时起冷却作用。
  泵的密封型式采用填料密封或机械密封,由用户根据需要适用,同时根据需要允许采用适合于ISO3069规定的密封空腔尺寸和其他结构的轴封型式,如带波纹管的机械密封和付叶轮密封等等。
  IH型化工泵输送介质温度为-20℃~105℃,需要时采用双端面密封冷却装置,可输送介质温度为20℃~+280℃。适用于化工、石油、冶金、电力、造纸、食品、制药、环保、废水处理和合成纤维等行业用于输送各种腐蚀的或不允许污染的类似于水的介质。
  性能范围:
  流量Q:6.3~400m3/h
  扬程H:5~132m
  转速n:2900、1450r/min
  配带功率:0.55~110KW
  进口直径:50~200mm
  工作压力:1.6Mpa
  IH型系列泵有29个基本型,其中22个双速(2900、1450r/min)经过A、B两种型式的叶轮直径切割变型后,达112个规格。

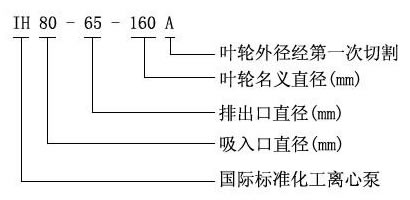

  型号意义


  性能参数

型号 转数r/min 流量 扬程
m
效率
%
功率kw 汽蚀余量m
m3/h L/S 轴功率 电机功率


IH50-32-125
2900 7.5
12.5
15.0
2.08
3.47
4.17
23
20
18
43
51
49
1.09
1.33
1.50
2.2 2.0
2.0
2.5
1450 3.75
6.3
7.5
4.17
1.04
1.74
5.75
5.0
4.5
36
45
44
0.16
0.19
0.21
0.55


IH50-32-160
2900 7.5
12.5
15.0
2.08
3.47
4.17
34.5
32
30
33
46
50
2.13
2.37
2.45
3 2.0
2.0
2.5
1450 3.75
6.3
7.5
4.17
1.04
1.74
8.6
8.0
7.5
29
40
43
0.30
0.34
0.36
0.6 2.0
2.0
2.5


IH50-32-200
2900 7.5
12.5
15.0
2.08
3.47
4.17
51.8
50
48
28
39
43
3.78
4.36
4.56
5.5 2.0
2.0
2.5
1450 3.75
6.3
7.5
4.17
1.04
1.74
12.9
12.5
12.0
23
33
36
0.57
0.65
0.68
0.75


IH50-32-250
2900 7.5
12.5
15.0
2.08
3.47
4.17
82
80
78.5
23
33
36.5
7.28
8.25
8.79
11 2.0
2.0
2.5
1450 3.75
6.3
7.5
4.17
1.04
1.74
20.5
20
19.6
17
27
31
1.23
1.27
1.29
1.5


IH65-50-125
2900 15
25
30
4.17
6.94
8.33
21.3
20
18.6
47
62
63
1.85
2.2
2.4
3
1450 7.5
12.5
15
2.08
3.47
4.17
5.4
5
4.5
44
55
56
0.25
0.31
0.33
0.55


IH65-50-160
2900 15
25
30
4.17
6.94
8.33
34.2
32
30
44
57
59
3.18
3.82
4.15
5.5 2.0
2.0
2.5
1450 7.5
12.5
15
2.08
3.47
4.17
8.55
8
7.5
39
51
52.5
0.45
0.53
0.58
0.75


IH65-40-200
2900 15
25
30
4.17
6.94
8.33
53.2
50
47.6
41
52
53.5
5.30
6.55
7.27
7.5 2.0
2.0
2.5
1450 7.5
12.5
15
2.08
3.47
4.17
13.3
12.5
11.9
35
46
47.5
0.78
0.93
1.02
1.1


IH65-40-250
2900 15
25
30
4.17
6.94
8.33
81.2
80
78.4
34
46
50
9.76
11.84
12.8
15
1450 7.5
12.5
15
2.08
3.47
4.17
20.3
20
19.6
28
39
43
1.48
1.75
1.86
2.2


IH65-40-315
2900 15
25
30
4.17
6.94
8.33
126.8
125
124
28
39
42.5
18.5
21.8
23.8
30 2.0
2.0
2.5
1450 7.5
12.5
15
2.08
3.47
4.17
32.4
32
31.7
22
33
37
3.0
3.3
3.5
4


IH85-65-125
2900 30
50
60
8.33
13.9
16.7
23.2
20
17.6
60
69
67
3.16
3.95
4.29
5.5 3.0
3.0
4.0
1450 15
25
30
4.17
6.94
8.33
5.8
5.0
4.4
54
64
62
0.44
0.53
0.58
0.75 2.5
2.5
3.0


IH85-65-160
2900 30
50
60
8.33
13.9
16.7
36
32
28.4
57
67
65
5.16
6.5
7.14
7.5 2.0
2.3
3.3
1450 15
25
30
4.17
6.94
8.33
9
8
7.2
50
52
52
0.74
0.88
0.95
1.5


IH85-50-200
2900 30
50
60
8.33
13.9
16.7
55.2
50
45.2
53
63
62
8.5
10.8
11.9
15 2.0
2.5
3.2
1450 15
25
30
4.17
6.94
8.33
13.5
12.5
11.5
44
57
58
1.25
1.49
1.6
2.2 2.0
2.0
2.5
IH85-50-250 2900 50 13.88 80 58 18.8 22
1450 25 6.94 20 52 2.62 3
IH85-50-315 2900 50 13.88 125 52 32.7 37
1450 25 6.94 32 46 4.73 5.5
IH100-80-125 2900 100 27.7 50 72 18.9 11
1450 50 13.88 12.5 68 2.5 1.5


IH100-80-160
2900 60
100
120
16.7
27.8
33.3
37
32
28
60
73
73
10.1
11.9
12.5
15 3.8
4.3
5.0
1450 30
50
60
8.33
13.9
16.7
9.25
8
7
58
69
68
1.3
1.58
1.68
2.2 3.0
3.4
3.7


IH100-65-200
2900 60
100
120
16.7
27.8
33.3
56
50
44
63
72
71
14.5
18.9
20.3
22 3.4
3.9
5.2
1450 30
50
60
8.33
13.9
16.7
14.0
12.5
11.0
60
68
63
1.91
2.5
2.85
4 2.5
2.5
3.0


IH100-65-250
2900 60
100
120
16.7
27.8
33.3
88
80
74
57
68
67
25.2
32.0
36.1
37 3.0
3.6
4.5
1450 30
50
60
8.33
13.9
16.7
22
20
18.5
50
63
64
3.6
4.3
4.7
5.5 2.5
2.5
3.0


IH100-65-315
2900 60
100
120
16.7
27.8
33.3
132
125
119
48
62
64
44.9
54.9
60.8
75 2.8
3.2
4.2
1450 30
50
60
8.33
13.9
16.7
33.5
32
30.5
44
58
60
6.2
7.5
8.3
11 2.0
2.0
2.5


IH125-100-200
2900 120
200
240
33.3
55.6
66.7
61
50
41
68
77
70
29.3
35.4
38.3
45 4.5
5.0
5.8
1450 60
100
120
16.7
27.8
33.3
15.25
12.5
1025
64
73
66
3.89
4.66
5.08
7.5 2.5
2.9
3.6


IH125-100-250
2900 120
200
240
33.3
55.6
66.7
90
80
73
62
75
74
47.5
58.1
64.5
75 3.7
4.5
5.5
1450 60
100
120
16.7
27.8
33.3
22.5
20
18.25
59
72
71
6.23
7.56
8.40
11 2.0
2.3
3.0
IH125-100-315 2900 200 55.55 80 75 58.1 90
1450 100 27.77 32 67 13 22
IH125-100-400 1450 100 27.77 50 62 22 30
IH150-125-250 1450 120
200
240
33.3
55.6
66.7
24.8
20
15
66
77
68
12.3
14.1
14.4
30 2.5
2.8
3.5
IH150-125-315 1450 120
200
240
33.3
55.6
66.7
36.3
32.0
28.5
63
75
72
18.8
23.2
25.9
30 2.5
2.8
3.8
IH150-125-400 1450 120
200
240
33.3
55.6
66.7
57.5
50
44
61
70
63
30.8
38.9
45.6
55 2.0
2.5
3.0
IH200-150-250 1450 400 111.1 20 79 27.6 37
IH200-150-315 1450 240
400
460
66.7
111.1
127.8
35.6
32.0
29.4
67
79
77
34.7
44.1
47.8
55 3.0
3.5
4.0
IH200-150-400 1450 240
400
460
66.7
111.1
127.8
55.8
50
47
67
78
75
54.4
69.8
78.5
90 3.0
3.5
4.0
